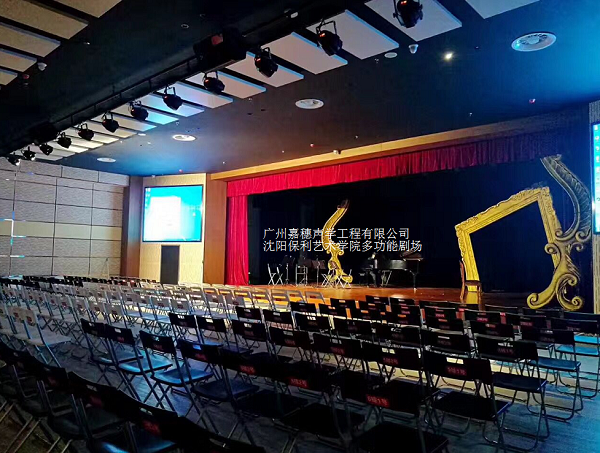

劇院聲學設計
1．建聲設計目標
按業主要求:滿足劇場演出和舞蹈表演，設計有特點。
2．建聲設計依據
? 《廳堂擴聲系統聲學特性指標》
? 《廳堂擴聲系統設計規范》
? 《劇場、電影院和多用途廳堂建筑聲學設計規范》
? 《客觀評價廳堂語言可懂度及RASTI法》
? 《廳堂擴聲系統設計規范》
? 《廳堂擴聲特性測量方法》
? 《建筑隔聲評估標準》
? 《建筑設計防火規范》
? 《室內裝飾工程質量規定》
? 《建筑內部裝修設計防火規范》
? 《民用建筑工程室內環境污染控制規范》
現行建筑、結構、設備、電氣等各項專業設計規范標準等（最新版本）以及相應法規。
3.體型設計
對于演出的劇院來說，體形設計至關重要，它要解決響度（音量）、聲場分布、聲擴散、早期反射聲的分布和消除音質缺陷等問題。
劇院平面如圖一所示。
圖一：觀眾廳池座平面圖
劇院的室內設計階段，我方會積極協調解決聲學裝修工作的問題，提出合理化建議和提供聲學方面的數據。
為對聲學設計進行驗證，對劇院觀眾廳進行了計算機模型進行室內音質預測。
計算機模擬通過建立三維模型，通過計算機模擬軟件對大劇院觀眾廳的室內音質進行模擬分析。
EASE模擬計算分析：
（待中...）
3.1 觀眾廳聲學設計和室內各界面材料控制
根據劇院觀眾廳的混響時間要求，在聲學設計初期，根據室內裝修中使用材料和構造的聲學特性進行分析，選擇合適的數據進行混響時間計算。
觀眾廳兩側墻面采用15mm厚木飾面高密度板，為減小材料的低頻吸聲特性，建議安裝過程中，增加龍骨密度，以增強板材的剛度。在臺口兩側部分采用18mm厚高密度板，表面安裝50mmX100mm木飾面條。該做法有兩個用途，一是起到裝飾美觀的效果，二是增加板材的剛度，減小低頻吸收。
觀眾廳吊頂設計
該觀眾廳的吊頂造型設計兼顧劇院的其他功能（如音箱橋、面光橋等）和聲學要求。可暫定為折線型吊頂。通過調整吊頂?shù)膬A角，達到前部吊頂為池座中前部觀眾席提供有益的早期反射聲；中后部吊頂增強后部觀眾席聲級?？刂频蹴敇?biāo)高，防止出現長延時反射聲；將近次反射聲相對于直達聲的初始時間間隙控制在35ms以內。為了避免低頻被吊頂吸收，觀眾廳的吊頂可采用了35mm厚增強型反聲板。
3.2臺口側墻設計
臺口側墻采用大號角形，可以將演員聲反射并導向觀眾席，讓池座中前區觀眾席得到較多的早期反射聲；另外利于耳光、揚聲器的布置。

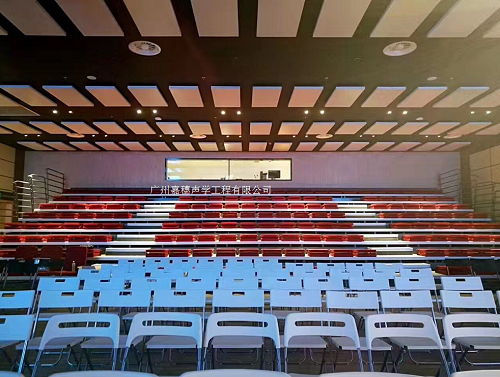

3.3后墻設計
觀眾廳后墻使用弧形擴散吸聲構造，一是控制廳內混響時間，二是防止舞臺發出的聲音從觀眾廳后墻反射回前排觀眾席和舞臺，形成回聲或擴聲系統的反饋嘯叫。該劇院的后墻為多媒體報告廳，后墻隔聲重中之重，需做到互不關擾。并保證互鄰兩場所的聲學性能。場所后墻為容易有太強的回聲，且引起音質缺陷。廳堂后墻聲學處理方法主要有以下三種方法：1）吸聲處理；2）擴散處理；3）通過后部?jī)A斜加強后座聲級。三種方法適應不同的情況，就該劇場，應當在后墻上設計復合吸聲結構。
觀眾廳內座椅吸聲占有最大的比例，因此座椅的選擇尤其重要。在混響時間計算中，根據以往座椅吸聲量測試數據，進行模擬預估設計。當劇院觀眾廳裝修基本完成后，對觀眾廳進行混響時間測試，根據測試結果對調整座椅吸聲量，達到控制觀眾廳混響時間目的。
表一：設計空?qǐng)龌祉憰r(shí)間
頻率 125 250 500 1000 2000 4000
混響時間 2.83 1.63 1.51 1.54 1.45 1.40
4.舞臺聲學設計
舞臺的聲學條件會對演出產生很大影響。如果舞臺的聲學條件不佳，演員和樂師將難以控制演唱的力度和演奏的平衡。因此良好的舞臺聲環境對劇院的正常使用至關重要。舞臺的聲學設計包括控制混響時間和消除音質缺陷等兩方面內容。
通常演藝廳主舞臺的高度會比觀眾廳高，因此容積比較大，混響時間過長，會對觀眾廳產生耦合效應，影響到觀眾廳的音質，側臺之間距離過長，會產生回聲，影響舞臺的聲環境。主舞臺、側臺和后臺均需進行吸聲處理，使舞臺混響時間接近觀眾廳混響時間。同時還有舞美設計等，此類物品的吸聲量均應予以綜合考慮都會影響到舞臺的混響時間。
音樂演出時，在舞臺上面設置活動音樂反射罩，它的功能是隔離舞臺、節約聲能，為樂師創造良好的相互聽聞環境，同時為觀眾廳提供更多的早期反射聲，從而增加親切感。
6.噪聲控制
噪聲及振動控制是劇場聲學設計的一個非常重要的方面,對自然聲使用的劇場尤為重要。噪聲及振動控制又包括室外噪聲及振動控制和室內噪聲及振動控制兩部分。
規范要求，專業劇院觀眾廳的噪聲限值為NR25。經過分析，該劇場觀眾廳可能的噪聲源主要包括以下幾個：一是空調的噪聲；二是燈具及舞臺設備的噪聲；三是內部走廊、前廳等處通過出入口傳入的噪聲；四是室外傳入的噪聲；五樓上樓下。要使總噪聲達到規范要求的NR25就必須將各噪聲源傳入觀眾廳內的噪聲控制在NR20左右。首先我們來討論室外噪聲及振動控制。
6.1室外噪聲及振動控制
本劇場選址藝術學院內部，為學校區域。估算室外環境噪聲約為70dBA。關于室外噪聲控制，我們主要從平面?zhèn)髀暦矫婵紤]，對應的采取了如下防護措施：
（1）將觀眾廳入口做聲閘，隔絕室外噪聲的進入，同進在墻面做隔音處理。保證進入觀眾廳的聲壓級小于NR20。
6.2 室內噪聲及振動控制
室內噪聲主要包括空調設備噪聲，各類燈具噪聲，舞臺機械設備噪聲，休息廳及走廊的人流噪聲等。根據標準即觀眾廳的背景噪聲要低于NR25，因此以上每種噪聲傳到觀眾席的限值為NR20。對此我們采取了如下措施：
（1）對空調噪聲的限值提出為NR20，并配合空調專業人員對空調噪聲進行處理。
（2）使用低噪聲燈具和舞臺設備。
（3）觀眾廳周圍采用雙層墻結構，并在出入口設計帶有雙層隔音門的聲閘。
（4）在劇場的頂棚上設置復合隔聲層
6.3空調系統消聲減振設計
現階段國內的新建劇院項目均采用座椅下送風系統屬于“下送上回”的置換送風方式。與常規的“上送下回”的頂棚送風方式相比，置換送風的優點在于，一方面每個風口有針對性地向人體周圍送風，使得送風均勻、風量平衡，另一方面。重點保障人體周圍的舒適溫度，避免了能量在巨大空間中的耗散，對節能非常有利。
但是，由于風口距離人體很近，必須消除風口噪聲對觀眾聽聞的影響，而且，人腳踝處是全身對風最敏感之處，還要防止“冷風吹腿”之感。嚴格控制送風器的最大送風速度在0.2m/s以下，控制送風器噪聲不對室內背景噪聲產生影響。
在觀眾席下方設置巨大的送風靜壓箱用于調整風速和均勻送風的作用。但是由于靜壓箱的存在，大大縮短了空調機房和靜壓箱之間的距離，為消聲設計增加難度。經過與中國建筑設計院空調專業協調，在空調機組端增加靜壓箱和消聲器，在座椅下送風靜壓箱內壁慢粘100mm厚離心玻璃棉外包密實玻璃絲布。
觀眾廳、舞臺、琴房的室內噪聲指標分別為NR25,NR20,NR20,錄音室更是高達NR15,故此類房間空調系統設計的主要難點在于噪聲控制。噪聲分為機外噪聲和管道噪聲。機外噪聲的主要控制手段為：采用噪聲及振動較小的空調設備，本工程將空調系統盡量劃小，減小單臺空調箱送風量，選用優質設備；加強空調機房的隔聲及設備的減振，空調箱設置柔性基礎，空調機房單獨作消聲設計；合理布置空調機房的位置，空調機房與被控房間留有一定距離，以便控制振動及設置消聲設備，可以將機房分別設置于距離被控房間不小于20 m的區域內，這樣既可以有效地控制噪聲及振動的傳播，又不至于由于輸送距離過大而引起輸送能耗增加過大。管道噪聲的主要控制手段為：根據空調設備的分頻噪聲值合理地設置管道消聲設備(高中頻采用阻抗復合消聲器，低頻采用微孔板消聲器及擴容比較大的靜壓箱)；合理布置空調機房的位置；根據室內噪聲要求合理計算管道風速；采用降噪性能好的送、回風管道材料。
4聲學試驗和現場巡查
4.1 通過聲學實驗手段保障音質效果
為保證最終音質效果，驗證聲學計算和計算機模擬以及施工中出現的偏差，可在施工過程中進行聲學測試，內容包括以下幾個部分：
一是對已選定的裝修材料進行吸聲特性檢測，驗證選用的材料能否滿足設計要求及相關的改進措施。
二是在劇院吊頂和側墻基本完工、腳手架拆除、室內進行清掃后，進行中期聲學測試。測試內容包括混響時間和聲場分布兩方面。根據測試結果復核計算竣工后的聲學指標，座椅在中期測試完成后根據測試結果要求進行生產。
三是座椅下送風器噪聲聲功率測試。采用靜音均流風口。風口內有均流和靜音結構，不但氣流場均勻，而且噪聲極低。風口在常規50m3/h的風量下，垂直流場風速低于0.2m/s，噪聲聲功率小于5dB(A)。
5混響時間控制
5.1 觀眾廳混響時間的控制
觀眾廳的混響時間長短取決于觀眾廳的每座容積、座椅吸聲、觀眾廳內配置的吸聲材料與結構等因素。本劇場是專業話劇院，觀眾廳容積較小，觀眾席本身就能提供可觀的吸聲量，但是話劇演出要求混響時間較短，經過計算，仍需配置吸聲材料。建議采用吸聲量和觀眾相近的座椅。（需要采集測試為表二）
結合消除音質缺陷，在容易產生回聲的后墻布置了寬頻吸聲結構。其余的部位采用聲反射或聲擴散材料與結構（如吊頂與側墻面均采用反聲板）。根據該劇場的演出功能設計確定中頻混響時間為1.2（1±10％）s，各頻率的混響時間相對于中頻的比值如表3。
空?qǐng)龌祉憰r(shí)間測試值與計算值表二.
表三：測試空?qǐng)龌祉憰r(shí)間 單位（S）
頻率（dB）混響時間（S） 125 250 500 1000 2000 4000
觀眾廳 2.11 1.69 1.59 1.53 1.42 1.34
說明：RTA840測試系統
舞臺混響時間的控制
因?yàn)樵搫?chǎng)采用鏡框式舞臺，舞臺和觀眾廳是兩個不同的空間，通過臺口耦合為一體，而演員位于舞臺上，因此舞臺音質對演員的演出有直接影響。該劇院舞臺單位容積大于觀眾廳，在沒做聲學處理的情況下，舞臺的混響時間將遠長于觀眾廳的滿場混響時間，會引起一系列問題，如：
1）由于舞臺與觀眾廳通過臺口藕合，聲能衰減的速度比觀眾廳慢，從而使聲能倒流，觀眾廳尾聲增長，影響語言的清晰度；
2）演員處于巨大的舞臺上，混響間又長，使演員難以掌握力度和平衡。
對此，我們對舞臺空間進行適當吸聲處理，大幕下落及舞臺設備設置條件下，舞臺空間的中頻(500～1000Hz)混響時間不宜超過觀眾廳空?qǐng)龌祉憰r(shí)間。為了確保達到設計要求，我們對舞臺空間的混響時間進行估算，估算結果如表5，從表中結果來看是滿足設計要求的。
6.廳內噪聲水平
觀眾廳內的噪聲級在無空調運行狀態下、背景噪聲水平：觀眾廳實測值滿足NR20要求。有空調運行狀態下、背景噪聲水平：觀眾廳實測值滿足NR25要求，舞臺滿足NR25要求。
7脈沖響應相關指標
通過脈沖相應測試觀眾廳內清晰度、明晰度等指標。觀眾廳座席區語言清晰度指標須在0.5以上。觀眾廳內自然聲音質要清晰明亮，能較好地滿足會議和文藝演出。觀眾廳坐席區池座、樓座音樂明晰度指標須要滿足-4～1dB以內，使廳內音樂明晰度較好，有利于樂隊演出對音樂層次感的表現。觀眾席快速語言傳輸指數RASTI代表了傳聲過程中語言信息量的保真度達到0.5以上，使聲場信息保真度良好。
8.建筑聲學設計需要各方協調配合
設計中，首先要使甲方理解聲學設計的重要性和設計原理的基礎，在工程中必須與建筑師和室內設計師及空調工程師、音響工程師等相互配合，把聲學設計融入建筑的體形設計和室內裝修設計中，把聲學功能和藝術創作有機地結合為一體，力爭聲學工程中沒有聲學痕跡。
劇院的聲學設計、竣工驗收和試用主觀評價結果顯示，聲學工程中聲學設計、試驗、施工圖設計和工地巡查應貫穿整個工程，全面控制、影響室內聲環境的各種要素，最終才能創造出一個良好的聲環境。
